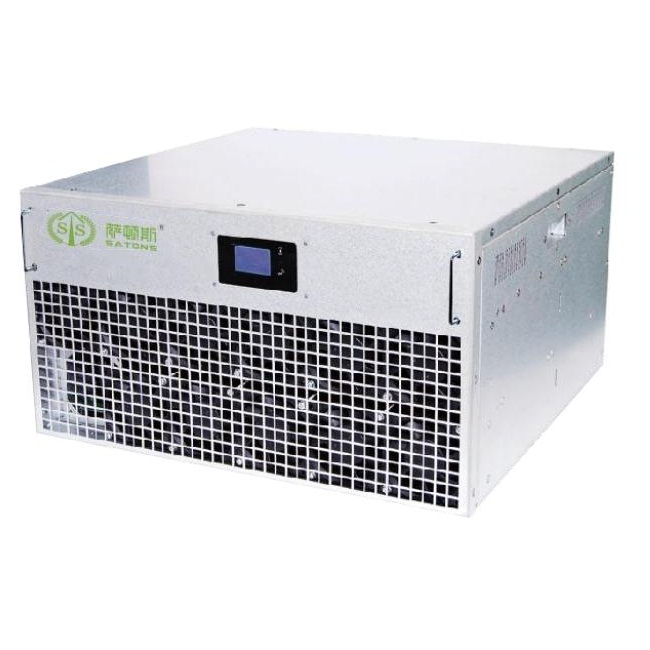

静止无功发生装置（SVG）

静止无功发生装置（SVG）
SVG（Static Var Generator 静止无功发生器，又称 STATCOM）的基本原理就是将自换相桥式电路通过电抗器 或者直接并联在电网上（如下图），适当的调节桥式电路 交流侧输出电压的相位和幅值，或者直接控制其交流侧电 流，使该电路吸收或者发出满足要求的无功电流，实现动 态无功补偿的目的。

原理介绍
级联型SVG将H桥级式变流电路通过电抗器并联 ( 或直接并联 ) 在6kV~35kV电网中。适当调节桥式变流电 路交流侧输出电压的相位和幅值或者直接控制其交流侧电流 , 使该电路吸收或者发出满足要求的无功电流,从而实现动态无功补偿的目的。

静止无功发生器的基本原理
是将自换相桥式电路通过电抗器并接在电网上，通过外部电流互感器（CT），实时检测负载电流，并通过内部DSP计算来分析负载电流的无功含量，然后根据设置值来控制PWM信号器发出控制信号给内部IGBT使逆变器产生满足要求的无功补偿电流，最终实现动态无功补偿的目的。
