无功功率自动补偿控制器

无功功率自动补偿控制器

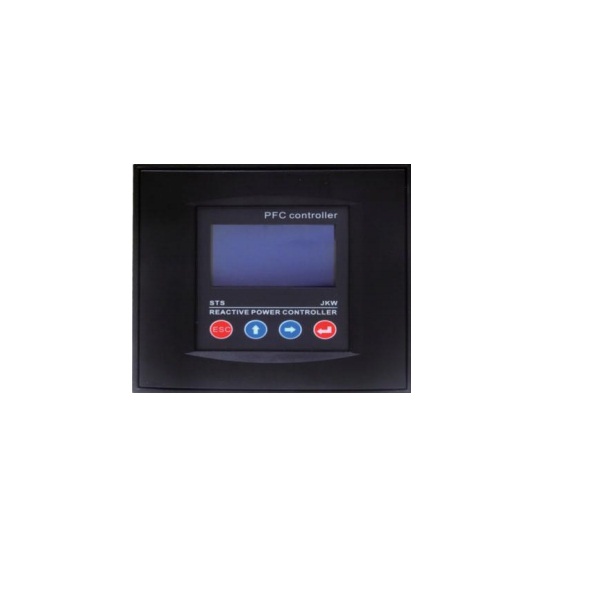

STS-JKW系列无功功率自动补偿控制器采用高性能MCU为核心，配以高精度的电量专用芯片，是以无功功率 为取样物理量的补偿器，能可靠的运行在非正弦电流.强干扰.大谐波等任何恶劣电网环境。

独特的自适应功能保证了电力电容的使用安全，真正的实现了电容补偿柜的自动稳定投切，有效改善电网的功率因素。
功能特点
以无功功率计算投切电容器容量，可避免多种形式的投切震荡，抗谐波干扰能力强并在�有谐波的场合下能 正确显示电网功率因数，且可靠控制投切。
实时显示三相功率因数（PF），测量精度高，显示范围宽。 最多有5种补偿方案供用户选择。
为共分补混合补偿方式，共分补回路可任意设置，最多14路输出。 人机界面友好操作方便。
各种控制参数全数字可调直观使用方便。 具有自动运行与手动运行两种运行方式。
具有过电压、欠电压，缺相和逆向序等保护功能。 具有掉电保护功能数据不丢失。
电流信号输入阻抗低≤0.01。
技术特点
采集并动态显示电网的各个参数值，参数设置简单，设置的参数断电不丢失。 按照电网功率因数和无功功率两个控制参数控制电容器组的投切。
具有检测过压、欠压、逆相序、电流反极性等功能，当电网参数超过各设定限制时，控制器快速切除已投 入的电容器，并闭锁输出，保护电容器安全运行，延长其使用寿命。
采用电压、电流、功率因数及无功功率等综合计算，电压回差参与控制判断，使补偿更精确，防止投切振 荡。
在动作延时时间内多点采样上述值，根据各点的值来进行无功趋势潮流判断，避免了常规控制器的动作点 单点采样所造成的判断失常，在功率因数变动大的场合，可以准确判断所需补偿的无功功率及补偿方向(投 入或切除)。
