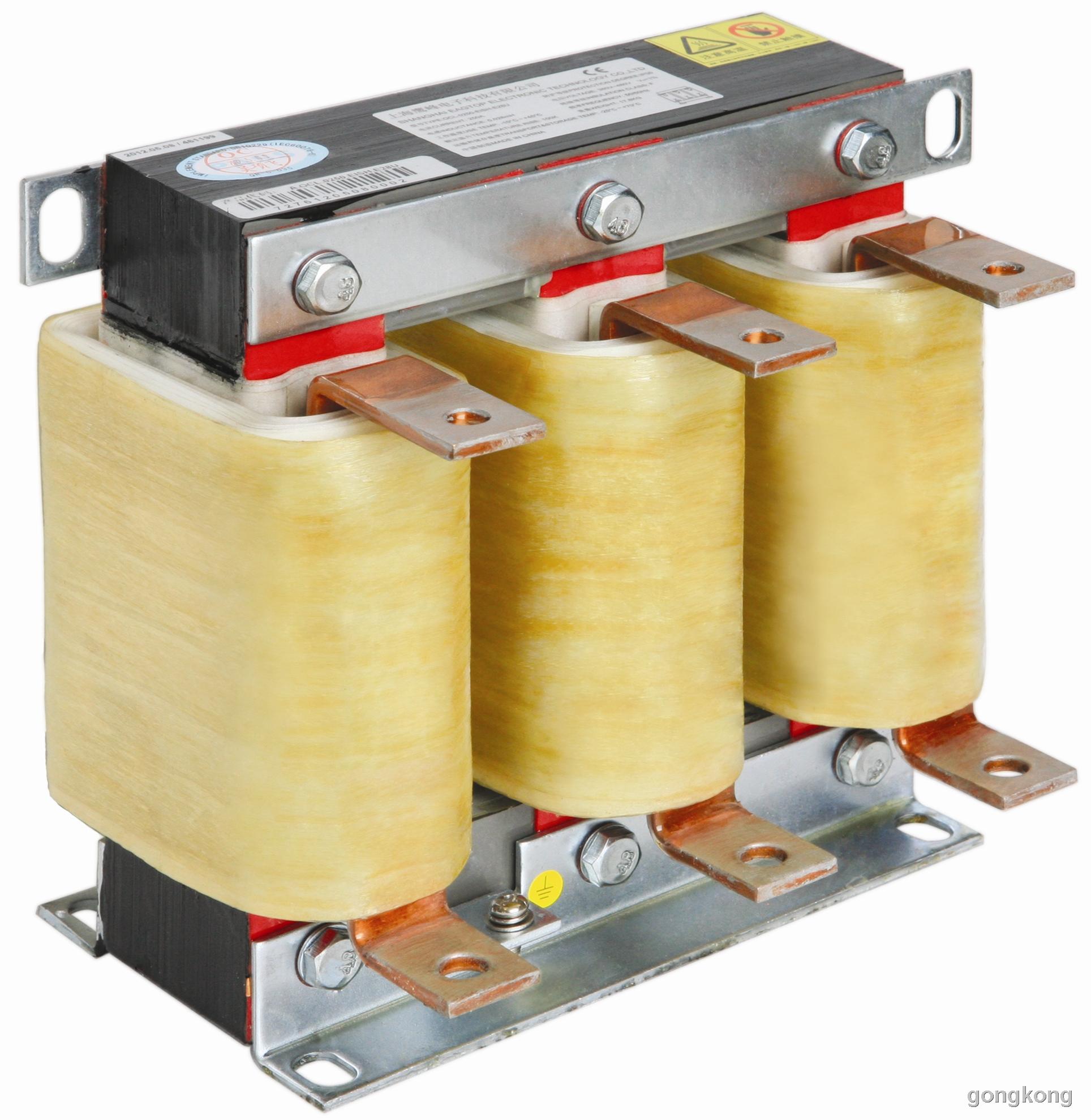

输出电抗器
安装在变频器输出端，用于限制变频器与电机链接电缆的容性充电电流，钝化变频器输出的PWM波的电压上升率。电机电缆长度超过一定值时，建议在变频器与电机之间插入一个电机电抗器。用于补偿在长导线时电容再充电电流。此最大长度决定于变频器的额定值以及电机电缆的类型。
参考/执行标准：
IEC 60076-6:2007电抗器
GB 1094.6-2011电抗器(eqvIEC289:1987)
JB 9644-1999半导体电气传动用电抗器
技术规格
工作电压
220VAC-3300VAC
工作频率
50/60Hz
工作电流
3A-1600A
绝缘等级
class F，H
使用环境
-10~+45℃，额定值不会降低。最高可达+55摄氏度，每升高1℃，额定电流降低2%
防护等级
IP00-IP22
压降
＜4%大于此范围会引起转矩损失
最大电流
1.5*额定电流，持续60S
噪音
≤65dB
温升
≤85K
抗电强度
铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿（工厂测试-针对380V系统电压）
绝缘电阻
1000VDC绝缘阻值≥100MΩ 海拔高度不超过2000米 运行环境温度-25℃~+45℃，相对湿度不超过90%。周围无有害气体，无易燃易爆物品。周围欢迎应有良好的通风条件，如装在柜内，应加装通风设备。
