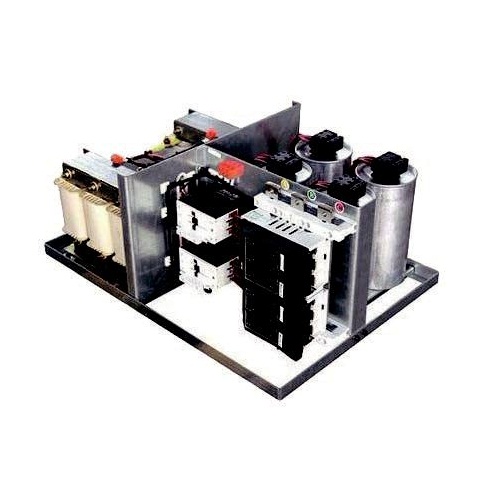

dvdt滤波器
PWM逆变器直接驱动电机时会产生较高dv/dt的共模电压,并由此产生轴承电流和共模漏电流以及严重的的电磁干扰(EMI).特别是当逆变器通过长线电缆与电机连接时,由于电缆中分布参数的影响,会在电机端产生电压反射现象,从而在电机端会产生2倍以上的过电压,导致线圈绝缘失败.dv/dt滤波器降低电机电缆传输线效应电压的增大而衰减率，并最大限度地减少在电机端子上所发生的峰值电压。有效降低IGBT变换器的高输出电压dv/dt。
参考/执行标准:
IEC 60076-6:2007电抗器
GB 1094.6-2011电抗器(eqvIEC289:1987)
JB 9644-1999半导体电气传动用电抗器
产品应用
dV/ dT滤波器是设计用于保护电机的滤波器，由于变频器与电机之间运行电缆过长会引起对电机产生毁灭性影响峰值电压。电缆的长度取决于用在变频器中的电力半导体的开关次数和电机的大小，如果电缆短到2.5米会导致电机承受的峰值电压超过电机绝缘系统的额定值。然而，如果电缆太长问题更大，在这种情况下就需要用dV/d T滤波器来保护电机不受峰值电压的毁灭性影响。
技术规格
| 工作电压 | 380V-1140V AC |
| 额定电流 | 5~1250A |
| 电机频率 | 50-60Hz |
| 开关频率 | 2~8KHz |
| 防护等级 | IP00-IP22 |
| 绝缘等级 | class F，H |
| 使用环境 | -10℃~to +45℃ |
| 运行环境温度 | -25℃~+45℃相对湿度不超过90% |
| 最大电缆长度 | 1000m |
| 最大电流 | 1.5*额定电流，持续60S |
| 过载 | 2倍电流30S 1.5倍电流1分钟 |
| 温升 | ≤70K |
| 绝缘电阻 |
1000VDC绝缘阻值≥100MΩ 海拔高度不超过2000米 运行环境温度-25℃~+45℃，相对湿度不超过90%。 周围无有害气体，无易燃易爆物品。 周围欢迎应有良好的通风条件，如装在柜内，应加装通风设备。 |
