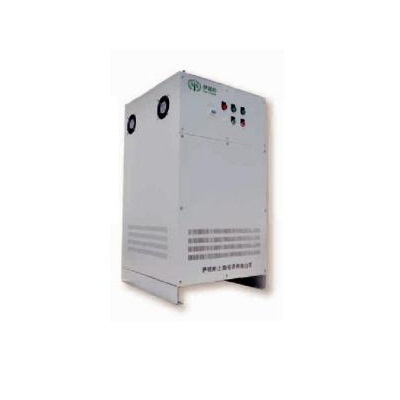

谐波滤波器
利用电磁感应及电抗器原理，专业开发，选用高性能的滤波电容器串联高线性度的滤波装置，组合成滤波补偿系统，在吸收收系统中主要的谐波分量的同时，补偿无功功率。将动态无功补偿，滤波功能熔为一体，可以快速跟随负荷变化，具有抑制电流波动，吸收电网谐波和提高电能利用效率。
参考/执行标准:
IEEE 519(EN 61000-5-2)电磁兼容性(EMC)
EN 61558-2-20(VDE 507-2-20)供电设备及类似设备安全性
GB 145493-93电能质量 公用电网谐波
产品应用
谐波滤波器是设计用于实质性地消除由脉冲整流器引起的谐波电流畸变，谐波滤波器是一个无源系列的连接低通滤波的电感电容系统，用于消除由三相全波变频负载产生的特有的5、7、11、13次等的低频谐波，它不需要单个调节或按不同的谐波源进行移相。谐波含量最高可控制在8%以内。
谐波滤波器通常应用于三相电子设备诸如可调速的交直流电机驱动器、焊接机、电池充电器、不间断电源(UPS)、感应加热设备、 伺服 动器和其他电子设备。与其他的谐波滤波器技术不同，谐波滤波器对
滤波结果是有保证的。在交流变频和变扭矩动应用（风机和水泵）中，谐波滤波器肯定满足满载时的最大THID（总的谐波电流畸变）不高于保证的百分数。此外，谐波滤波器既不会引起电力系统的共振，也不会吸收来自其他非线性负载的谐波。
技术规格
| 工作电压 | 380-1140V AC |
| 工作频率 | 50-60Hz |
| 工作电流 | 5-1250A |
| 滤波效果 | 电流总谐波失真率THDi≤8%，电压总谐波失真率THDv≤5%，基波损失≤10% |
| 绝缘等级 | class F，H |
| 使用环境 | -10...+45℃，额定值不会降低。最高可达+55℃，每升高1℃，额定电流降低2% |
| 防护等级 | IP00-IP22 |
| 最大电流 | 1.5*额定电流，持续60S |
| 噪音 | ≤65dB |
| 温升 | ≤70K |
| 绝缘电阻 |
1000VDC绝缘阻值≥100MΩ 海拔高度不超过2000米 运行环境温度-25℃~+45℃，相对湿度不超过90%。 周围无有害气体，无易燃易爆物品。 周围欢迎应有良好的通风条件，如装在柜内，应加装通风设备。 |
