变频器选用直流电抗器的注意事项

时间：2019-02-28 文章来源：www.satons-sh.com

一、输入、输出、直流电抗器的选择（三相380V系列）对照表：

二、直流电抗器的选用

2.1 直流电抗器的用途

直流电抗器串联在直流中间环节母线中（端子P1、P＋之间）。接在滤波电容前，它阻止进入电容的整流后冲击电流的幅值，改善电容滤波造成的输入电流波形畸变，使逆变环节运行更稳定，提高输入电源的功率因数（提高到0.95），减少和防止因冲击电流造成整流桥损坏和电容过热，降低母线交流脉动。变频器系统直流电抗器的安装如图2.1所示

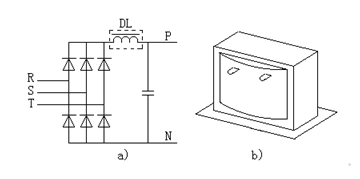

图2.1 变频器系统直流电抗器的安装

2.2 建议安装直流电抗器的情况

当电源变压器和输电线综合内阻小时，变压器容量大于电机容量10倍以上时，电网瞬变频繁时都需要使用直流电抗器。

直流电抗器可与交流电抗器同时使用，在变频器功率大于22kW时建议都要采用，当变频器功率越大，越应该使用，因为没有直流电抗器时，变频器的电容滤波会造成电流波形严重畸变，进而使电网电压波形严重畸变，而且非常有害于变频器的整流桥和滤波电容寿命。

2.3 直流电抗器的选择

直流电抗器的电感值的选择一般为同样变频器输入侧交流电抗器电感量的2~3倍，最少要1.7倍，即 。

表1 常用直流电抗器的规格
