我司电力正弦波滤波器成功通过测试
时间：2014-10-17 文章来源：萨顿斯（上海）电源有限公司

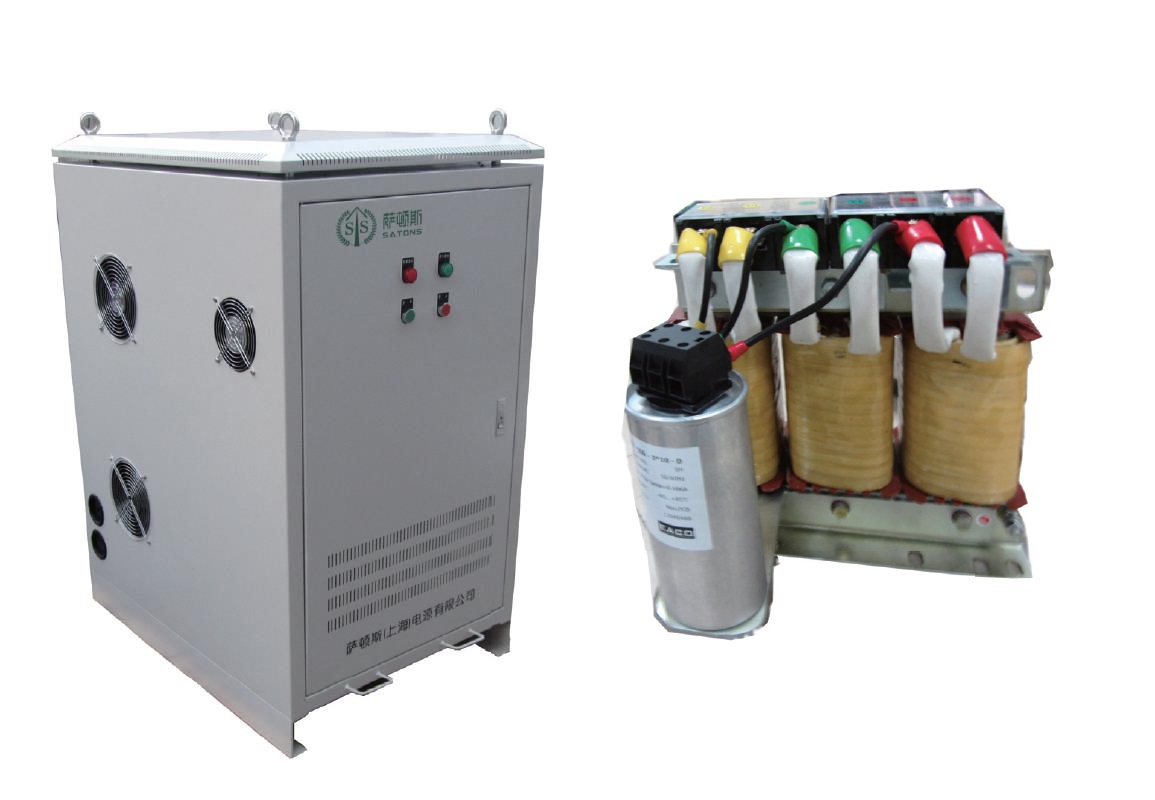

我司研发的电力正弦波滤波器已成功通过测试，可完全替代国外进口同类产品，价格降低一半，现已投入实地使用阶段。
相关技术文件见下文：
正弦波滤波器用于改善电能质量，通过LC滤波回路可以有效滤除变频器本身产生的高次谐波，同时由于其电感量比较大，也可以有效延长变频器与机电的距离，防止突发引起电流及电压对设备造成的危害。
1.测试电压：三相380VAC，50HZ。
2.安装方式：开放式安装在面板上，或安装在标准配电柜中。
3.应用场合：潜水泵，低压驱动给中压电机供电，HVAC设备，风力发电机，以原始输出电压波形及电机和变频器之间的距离高 达到15000英尺的地方，混合负载等场合。
4.谐波测试：
(1)测试过程的 5次谐波含量：Min=0.00%，Max=4.83%;
(2)测试过程的 7次谐波含量：Min=0.00%，Max=4.03%;
(3)测试过程的 11次谐波含量：Min=0.00%，Max=3.83%。
5.载波频率测试：
(1)最小载波频率：1kHz
(2)最大载波频率：12kHz
6.过载能力测试：150%RMS1分钟，200%RMS10秒。
7.噪音测试：标准配置下离滤波器2米处的最大噪音——56dB-A。
8.电压电流波形图：正弦波滤波器前面的电压电流波形图。
