LC滤波器要与远离DCDC高频电流环路的分析与优化设计

时间:2019-03-14 文章来源:

现代电力电子系统通常在开关模式下工作,产生了较大的电磁干扰(EMI),EMI问题一直是电力电子工程师头疼的问题,解决EMI问题是一项既困难又耗时的工作,本文将介绍EMI是如何产生、传播以及如何优化解决。

首先,让咱们先了解常用的缩略语:

  • EMCElectromagnetic Compatibility):电磁兼容性
  • EMIElectromagnetic Interference):电磁干扰
  • EMSElectromagnetic Susceptibility):电磁抗扰度
  • IECInternational Electrotechnical Commission):国际电工委员会
  • FCCFederal Communication Commission):美国联邦通信委员会
  • CISPR:国际无线电干扰特别委员会
  • CE:字母“CE”是法文句子的缩写,意指欧盟
  • CCCChina Compulsory Certificate):中国强制性产品认证制度,又称3C认证。


电磁兼容性及应用

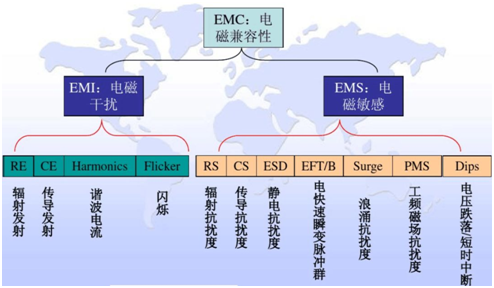

电磁兼容性(EMC)是指设备或系统在电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰能力,电磁兼容(EMC)包含电磁干扰(EMI)和电磁抗扰度(EMS)。其包含的测试项目如图1所示。

1 EMC测试项

电磁干扰限制可分为两个基本应用范畴:


  • A类:适用于商业或工业装置环境,相应限制较为轻松;
  • B类:适用于家用或住宅装置,相应限制较为严格。


B类限制约比A类限制低10dB,即发射振幅之比约为1:3(20×log(3)≈10dB)。市场销售的产品还需要满足一些重要的安规标准。在许多地方,电磁兼容标准和安规标准统一用一个区域认证标志来表示,如CE标志即欧洲认证标志,CCC标志即我国强制认证标志。该标志表示产品符合电磁兼容标准和安规标准。

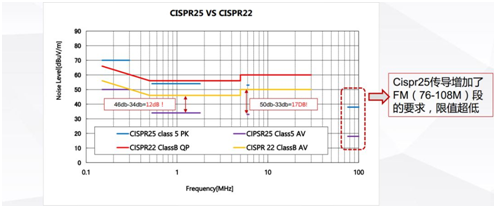

历史上普遍接受的国际电磁干扰标准是CISPR-22,美国的电磁干扰标准是FCCCISPR-22FCC有所不同,但一般来说如果电源符合CISPR-22标准,那么它也符合FCC标准。总之CISPR-22标准已经成为全世界都遵守的基本标准。汽车上的电磁干扰标准是CISPR-25,相对CISPR22来说CISPR-25标准限制值更低并且额外对FM频段做了很严的限制要求。具体传导测试限制要求如图2所示。

传导测试标准

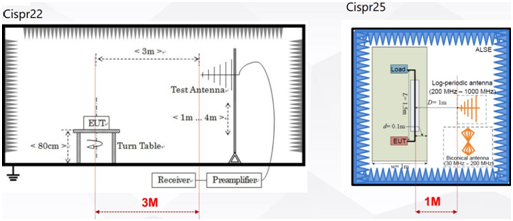

如图3所示电磁干扰的辐射测试普遍采用天线接收法测试,相比于CISPR22来说CISPR25额外增加了150KHz ~ 30MHz的辐射测试,这部分测试频段覆盖了DCDC的工作频率范围,是辐射测试的难点。另外CISPR-25辐射测试采用1M法天线距离更近,测试接收的信号更强。


辐射测试标准

对于设备来说DCDC开关电源是常见的噪声源,而通常又不易受干扰,所以DCDCEMC问题主要就是EMI问题。以Buck电源为例,DCDC芯片开关过程中产生电压和电流的变化,包含了较快的di/dtdv/dt噪声分量,其开关噪声不仅包含开关次和倍频频率段的噪声,另外其开关速度越低,高频噪声分量衰减越大。噪声分为差模噪声和共模噪声,差模噪声是LN线之间的电位差,共模噪声是待测零部件的LN线和参考地之间的电位差。DCDC电源EMI主要于电流和电压跳变,通过共模和差模的形式耦合到接收器上。

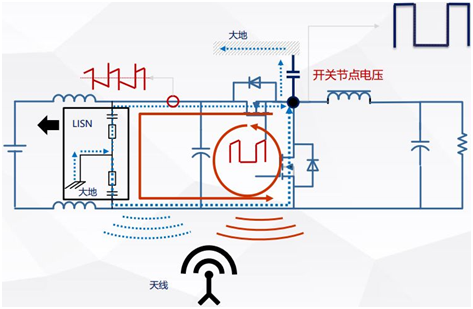

如图4所示是Buck开关电源的噪声产生和耦合路径,从传导路径来说开关节点产生的差模干扰通过输入电容滤波后会直接传到输入端,共模干扰通过开关节点对地的耦合再通过LISN端检测到。从辐射的路径来看主要是差模的功率电流回路产生的,当然共模干扰也会产生部分辐射干扰。因此在设计电路时减小功率开关电流回路对传导辐射干扰有很大的帮助。


4 DCDC噪声源及耦合路径

电磁干扰优化措施

既然有了上面对EMI产生的原因分析,我们就可以按照如下几点对EMI进行优化:


  • 输入端增加EMI滤波器

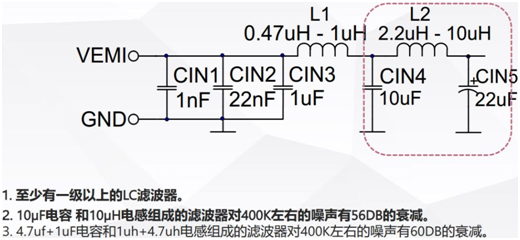

EMI滤波器可以抑制流经LISN的差模和共模电流,这在传导测试中尤其关键,根据对噪声的大小的衰减比例可以计算出EMI滤波器的参数大小。常见的EMI滤波器参数如图5所示。

常见EMI滤波器设计参数


  • 输入输出电容位置要靠近芯片放置

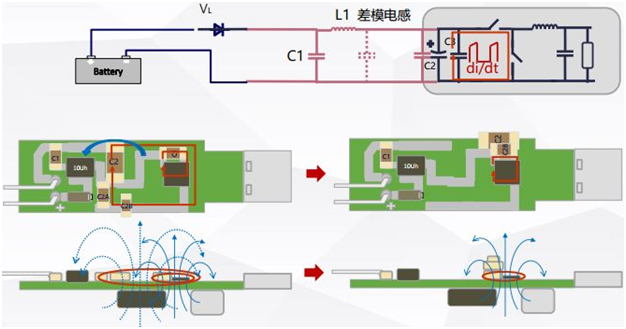

在功率开关回路中di/dt(或dv/dt)环路会产生磁场,并且磁场强度与电流和环路面积成正比关系。减小环路面积能大幅度减小对外辐射。如图6所示通过将输入电容C2靠近芯片可以明显减小磁场辐射程度。

输入电容位置对EMI的影响



全部的LC滤波器都是以电感结束,并且要远离DCDC的高频环路。防止电流环路的近场磁场效应对输入滤波器的影响。


  • 对称设计芯片和对称电容设计


对称电容设计能明显抵消磁场,如果电容集成到芯片内部的话对传导和辐射的高频干扰都能起到极大的抑制作用,具有良好的EMI性能。


  • 改用一体成型电感

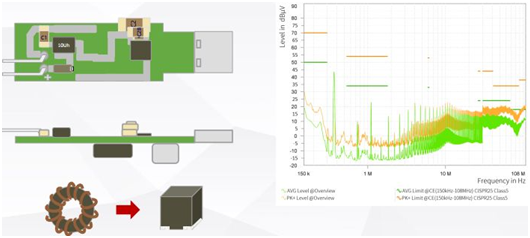

环形电感的漏磁较大,体积也比较大,对大地也有比较大的耦合电容,因此其对外的辐射更大,如图7所示将环形电感替换为贴片电感后整体的EMI就会下降很多。

7环形电感对EMI的影响
